YH全自动多色旋转印花机-丝印机

设备运行视频（Device Running Video）：

布料印刷 FabricPrinting：

工厂布料印刷
Factory Fabric Printing

YH系列4色4烘干机10工位T恤丝网印刷机
YH Series 4 color 4 dryer 10 station t shirt screen printing mahcine

印刷带植绒 Flocking with Printing Bel：
植绒系统
flocking system

基本介绍：

YH系列印花机是本公司最新颖也是国内最先进的新一代全自动印花设备，将为您带来高产量和快速的投资回报。其主要特点有：装配电脑微处理系统，精确的印花套色准度，电动印花头和气动转盘升降系统，网框装卸简单快速，独立的刮印回墨速度可自由调节，机架可安装植绒印头以及生动的触摸屏操作界面。YH系列有4，6，8，10，12和14色可选，最大印色面积可达500×700毫米。所有型号都可以在T恤衫，衣袖，片材和纺织品袋等上进行印花作业。

详细特征：

1、彩色触摸屏操作界面

2、伺服驱动系统能提供高速运转速度的同时，保证印刷的平稳，持久和长期使用寿命

3、快速气动台板更换功能

4、转盘可顺时针或逆时针旋转

5、所有工位上的网距（网板到承印物表面的距离）可以同时精确调节

6、机架应按照需要可装配烘箱，印刷头和植绒印头

7 、手拍跳印开关可避免空台板印刷

8、双工位走向功能提升印刷质量

9、厚版印刷功能和自动换台板功能可选

10、保修一年，终生维护

细节展示：

参数：

型号 Model	YH-104/8	YH-156/10	YH-158/12
印色/工位 Print Color/Station	4/8	4-6/10	4-10/12
最大印刷面积 Maz. Image Area	500×700/mm/600×800/mm
台板大小 Pallet Size	600×800/mm/700×900/mm
网框大小 Frame Size	720×1050/mm/820×1150/mm
最大空气消耗 Max.Air Consumption	8P 24.71L/100mm (piston move)	8P 24.71L/100mm (piston move)	8P 30.44L/100mm (piston move)
最大产量 Max.Output	900pcs/h
功率 Power	2.9Kw	4.4Kw	4.4Kw
单个间歇式烘箱的功率 Each Dryer Power	13.5Kw
外形尺寸 Size	∮4800×1650 /mm	∮5500×1850 /mm	∮5500×1850 /mm
重量 Weight	2300Kg	3000Kg	3300Kg

型号 Model	YH-1510/14	YH-2012/18	YH-2016/18
印色/工位 Print Color/Station	4-12/14	4-12/16	4-16/18
最大印刷面积 Maz. Image Area	500×700/mm /600×800/mm	400×600/mm
台板大小 Pallet Size	600×800/mm /700×900/mm	500×700/mm
网框大小 Frame Size	720×1050/mm /820×1150/mm	620×950/mm
最大空气消耗 Max.Air Consumption	8P 31.51L/100mm (piston move)	8P 30.44L/100mm (piston move)	8P 34.91L/100mm (piston move)
最大产量 Max.Output	900pcs/h
功率 Power	4.4Kw	5.5Kw	5.5Kw
单个间歇式烘箱的功率 Each Dryer Power	13.5Kw
外形尺寸 Size	∮6000×1850 /mm	∮6400×1850 /mm	∮7000×2500 /mm
重量 Weight	3600Kg	4300Kg	5100Kg

电器配置：

名称(Name)	YH品牌(Brand)
触摸屏(Touch Screen)	台达(DELTA) （colorful 10 inch)
电源开关(Power Switch )	台湾明纬(MEAN WELL)
伺服电机(Servo Motor)	安川(YASKAWA)
变频器(Transducer)	台达(DELTA)(0.4KW/220V)
手拍开关(Smatch Switch)	金钟穆勒(MOELLER)(A22-FAK)
交流接触器(AC Contactor)	正泰(CHNT)
中间继电器(Middle Relay)	欧姆龙（OMRON）(24VDC)
接近开关(Proxity Switch)	欧姆龙(OMRON)
急停按钮(Emergency Switch)	德国施耐德(SCHNEIDER)(BE102C)
带锁开关(Switch With Lock)	施耐德(SCHNEIDER)(BE101C)
旋钮开关(Spin Switch)	施耐德(SCHNEIDER)(BE101C)
空气压力表Air Manometer	日本SMC
特制主气缸(Special Cylinder)	优力克（UNIQUC）(Bidirectional cylinder)
消声器(Muffler)	宁波亿日（EASUN）
二通膜片阀(Two-way)	台湾纽曼（PNEUMAN）
二位三通电磁阀(Two-way Valve)	台湾金器（Mindman）
同步带（Belt）	Megadyne(Italy)

印刷流程：

还需要其他相关的辅助设备

车间布局：

相关耗材和设备：

本机需配合空压机和空气过滤器，还需要其他相关的辅助设备

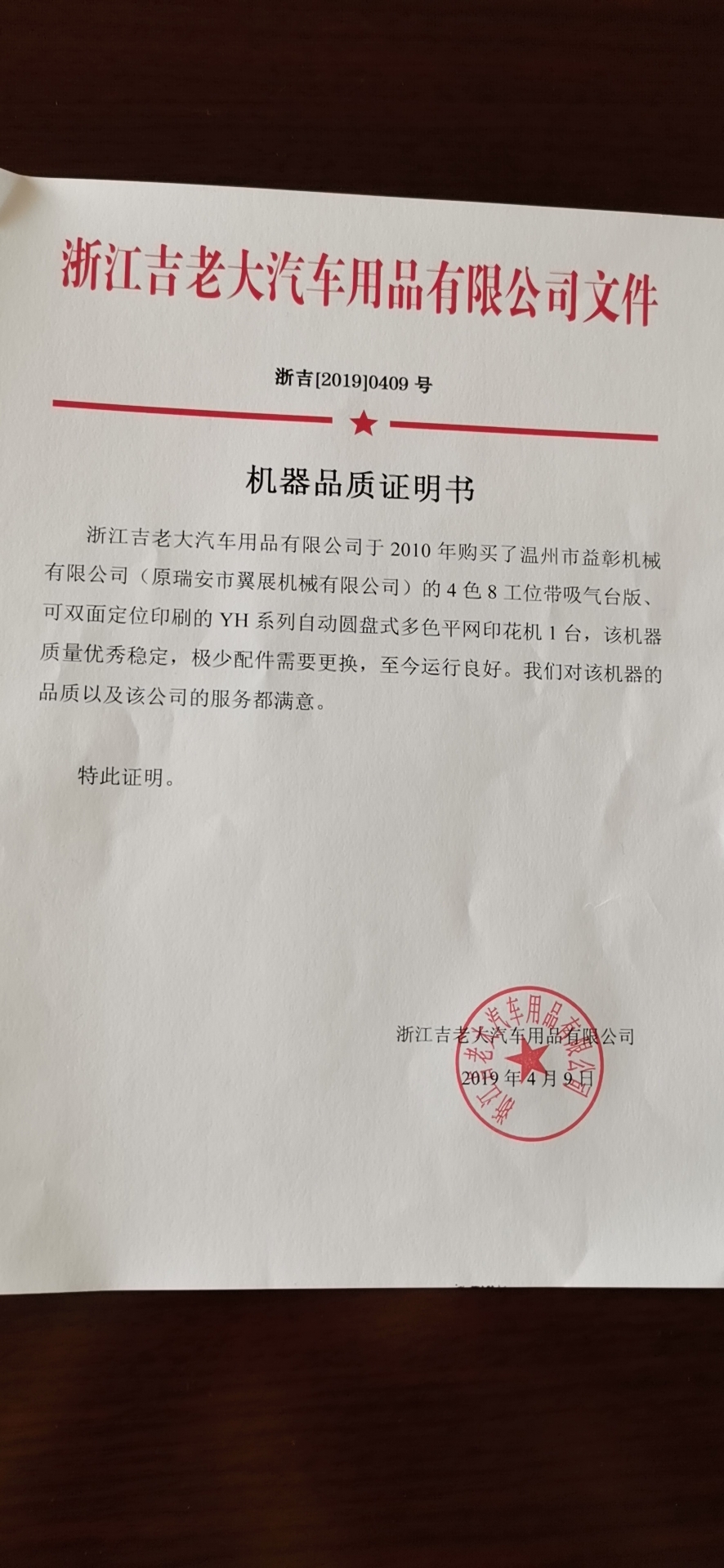

客户图片：
